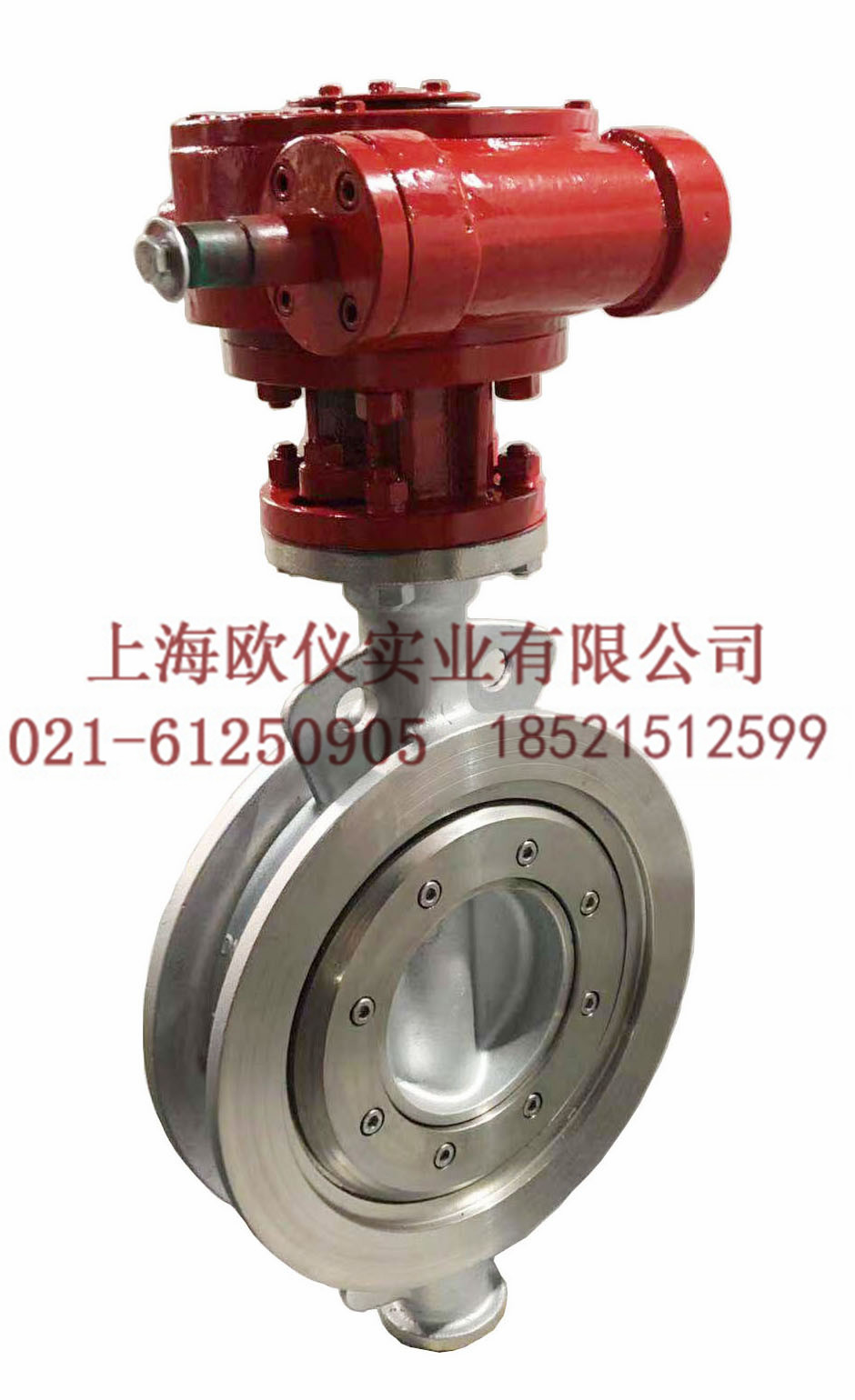

派沃爾歐儀----對夾式金屬硬密封蝶閥

產品介紹技術參數

對夾式硬密封蝶閥，是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門。主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能，目前碟閥在低壓大中口徑管道上的使用越來越多。

1、結構簡單，體積小重量輕，造價低；

2、氣動碟閥特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。

3、流體阻力較小，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉；

4、由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。

5、而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。

6、蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。

公稱通徑		外形尺寸			連接尺寸
公稱通徑		外形尺寸			0.6 Mpa				1.0 Mpa				1.6 Mpa
DN	NPS	L	H1	H2	D	D1	D2	n-Φd	D	D1	D2	n-Φd	D	D1	D2	n-Φd
50		108	265	85	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65		112	275	90	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80		114	280	100	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100		127	300	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125		140	315	135	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150		140	325	145	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200		152	395	200	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250		165	420	200	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300		178	500	250	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350		190	530	270	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400		216	570	300	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450		222	600	320	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500		229	680	360	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600		267	750	420	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700		292	810	480	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800		318	905	535	975	920	878	24-30	1015	950	910	24-33	1025	950	901	24-39
900		330	960	590	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000		410	1010	640	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42

公稱通徑		外形尺寸			連接尺寸
公稱通徑		外形尺寸			0.6 Mpa				1.0 Mpa				1.6 Mpa
DN	NPS	L	H1	H2	D	D1	D2	n-Φd	D	D1	D2	n-Φd	D	D1	D2	n-Φd
50		108	265	85	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65		112	275	90	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80		114	280	100	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100		127	300	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125		140	315	135	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150		140	325	145	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200		152	395	200	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250		165	420	200	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300		178	500	250	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350		190	530	270	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400		216	570	300	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450		222	600	320	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500		229	680	360	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600		267	750	420	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700		292	810	480	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800		318	905	535	975	920	878	24-30	1015	950	910	24-33	1025	950	901	24-39
900		330	960	590	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000		410	1010	640	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
